2.3.5. Полиспасты.

Полиспаст - это система подвижных и неподвижных блоков, соединенных гибкой связью (канатом).
Полиспасты используются:
· для увеличения силы (прямые);
· для увеличения скорости (обратные)

Для его определения рассечем полиспаст и рассмотрим равновесие отсеченной части.

Отсюда видно, что наибольшее натяжение при подъеме груза возникает в ближайшей к барабану ветви полиспаста. А при опускании груза?
Если от полиспаста канат попадает на барабан через t штук обводных блоков, то усилие на барабане:

КПД полиспаста в целом определяют как отношение полезной работы при подъеме груза QГР на высоту h к затраченной при этом работе, равной Sбар in h :

При этом КПД блока принимают:
· h=0,95 - 0,96 - при установке блока на подшипниках скольжения;
· h =0,97 - 0,98 - при его установке на подшипниках качения.
Если h - высота подъема груза, то длина каната, наматываемого на барабан
L = in h .
Скорость каната, наматываемого на барабан
V = in Vгр ,
где Vгр - скорость подъема груза.

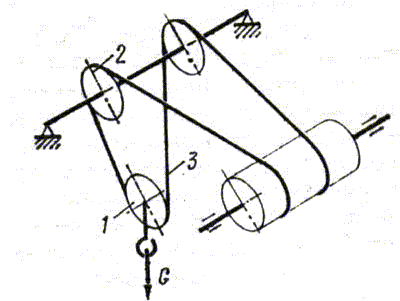

Сдвоенный полиспаст
а)полиспаст прямого действия

б) сдвоенный полиспаст

Расчет сдвоенного полиспаста ведется аналогично простому, принимая, что "половинки" полиспаста рассматриваются как простой полиспаст при действии на него половинной нагрузки.

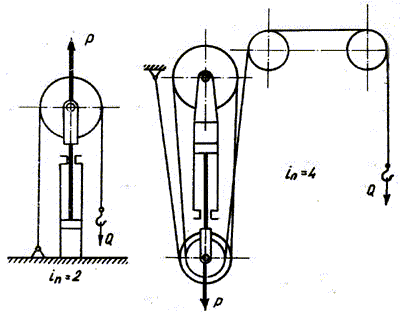

Скоростной обратный полиспаст

При перемещении подвижных блоков на расстояние h, груз опускается на H= in h cо скоростью
Vгр = in·Vгц
где VГЦ - скорость движения штока толкателя.
Расчет скоростного полиспаста ана-логичен расчету силового.
